Ротационные соединия

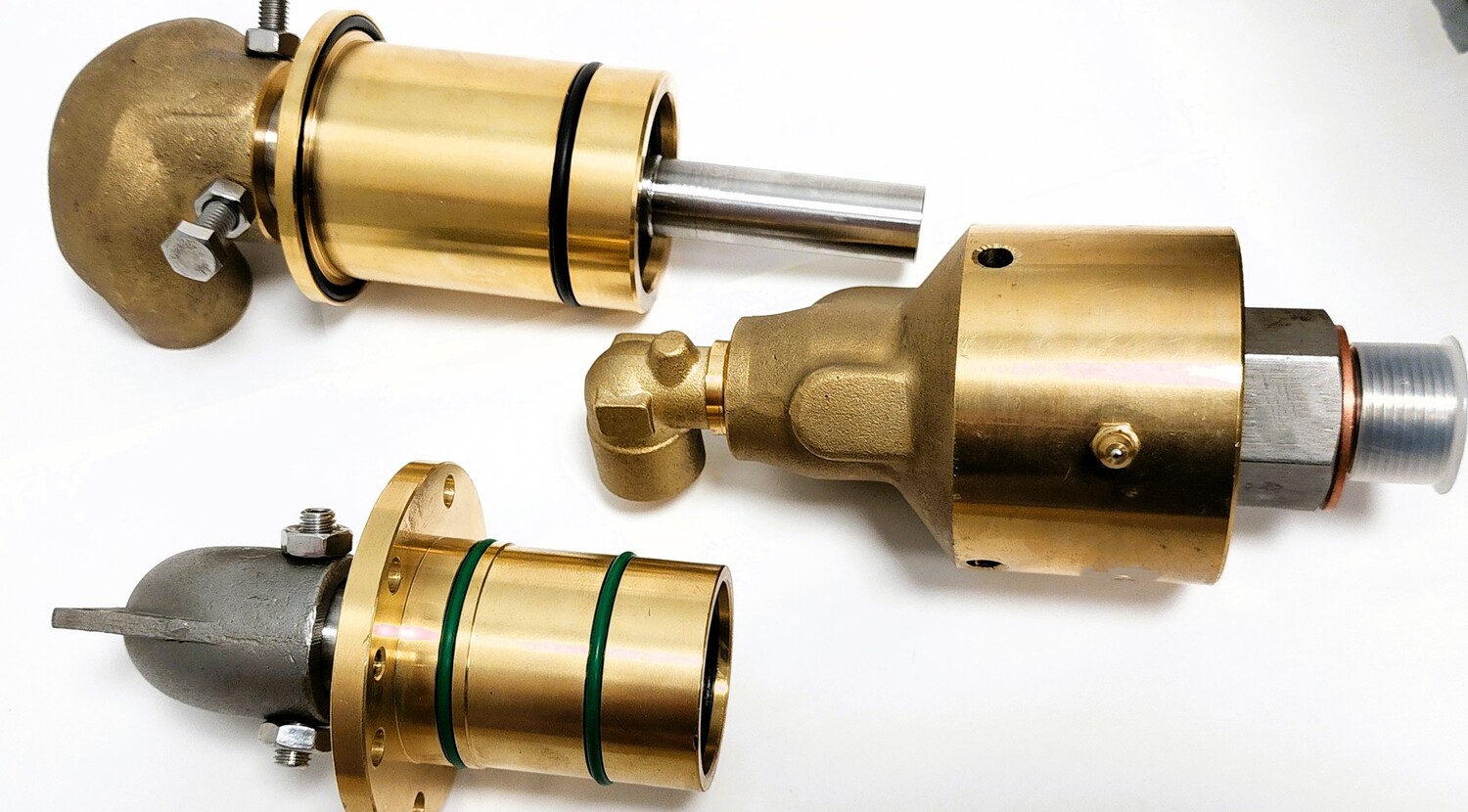

Ротационное соединение или шарнирное соединение, представляют собой систему динамических уплотнений. Ротационное соединение — это механическое приспособление, которое позволяет передавать рабочее вещество (вода, газ, масло) от неподвижного источника (трубы, узла, агрегата) к вращающемуся оборудованию (барабану, ролику или шпинделю) для охлаждения, нагревания и тд.
Ротационные соединения используются в следующих отраслях:
сталелитейная промышленность, бумажная промышленность, текстильная промышленность, пищевая промышленность (мясная промышленность, кондитерская), станкостроение, земледелие и др.
Наша компания производит поставки ротационных соединений согласно чертежей и требований заказчика.
Мы изготавливаем аналоги ротационных соединений таких производителей как: DEUBLIN, ROTOFLUX, MAIER, Kadant johnson др.
Аналоги шарнирных соединений: CLAAS, IGATEC, ARTA и др.
Получив заказ на изготовление, мы в обязательном порядке уточнем все технические данные и изготавиваем чертеж для согласования с заказчиком.

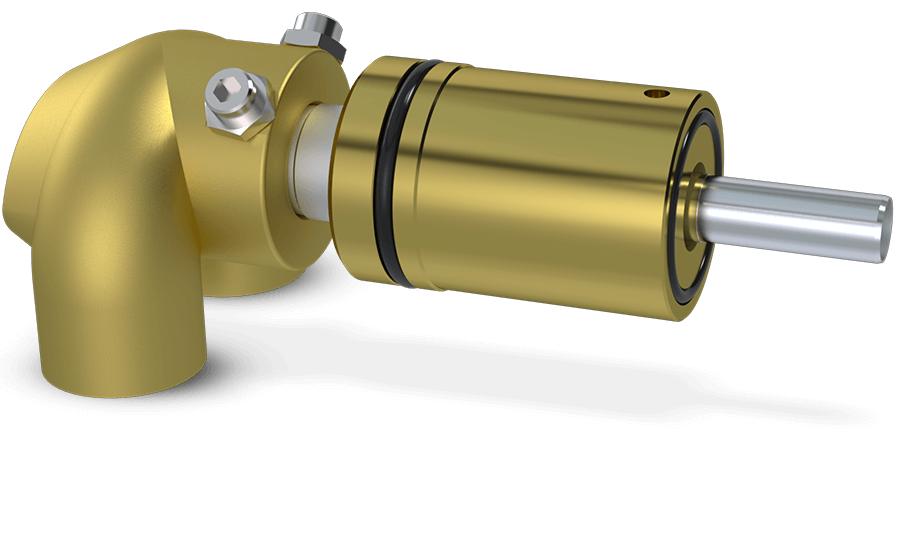

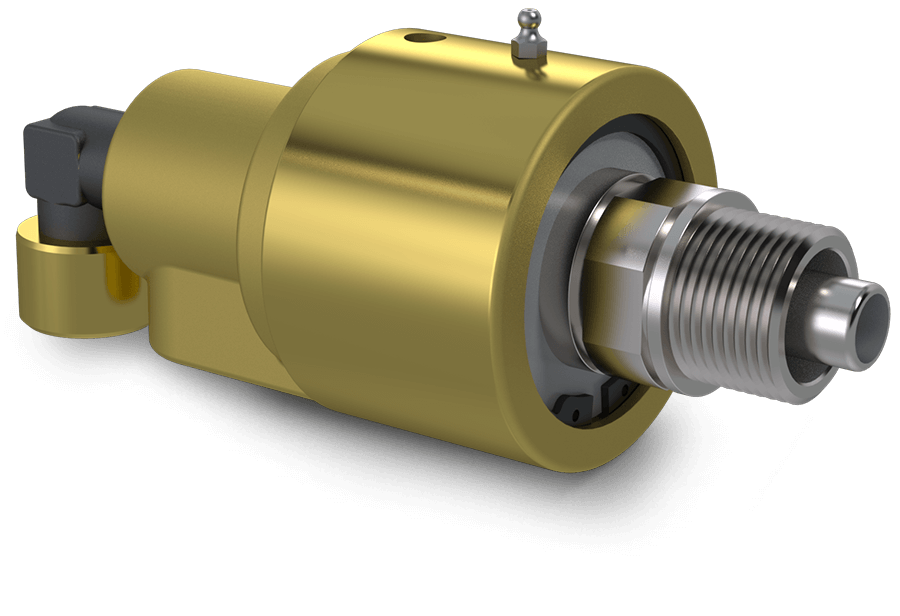

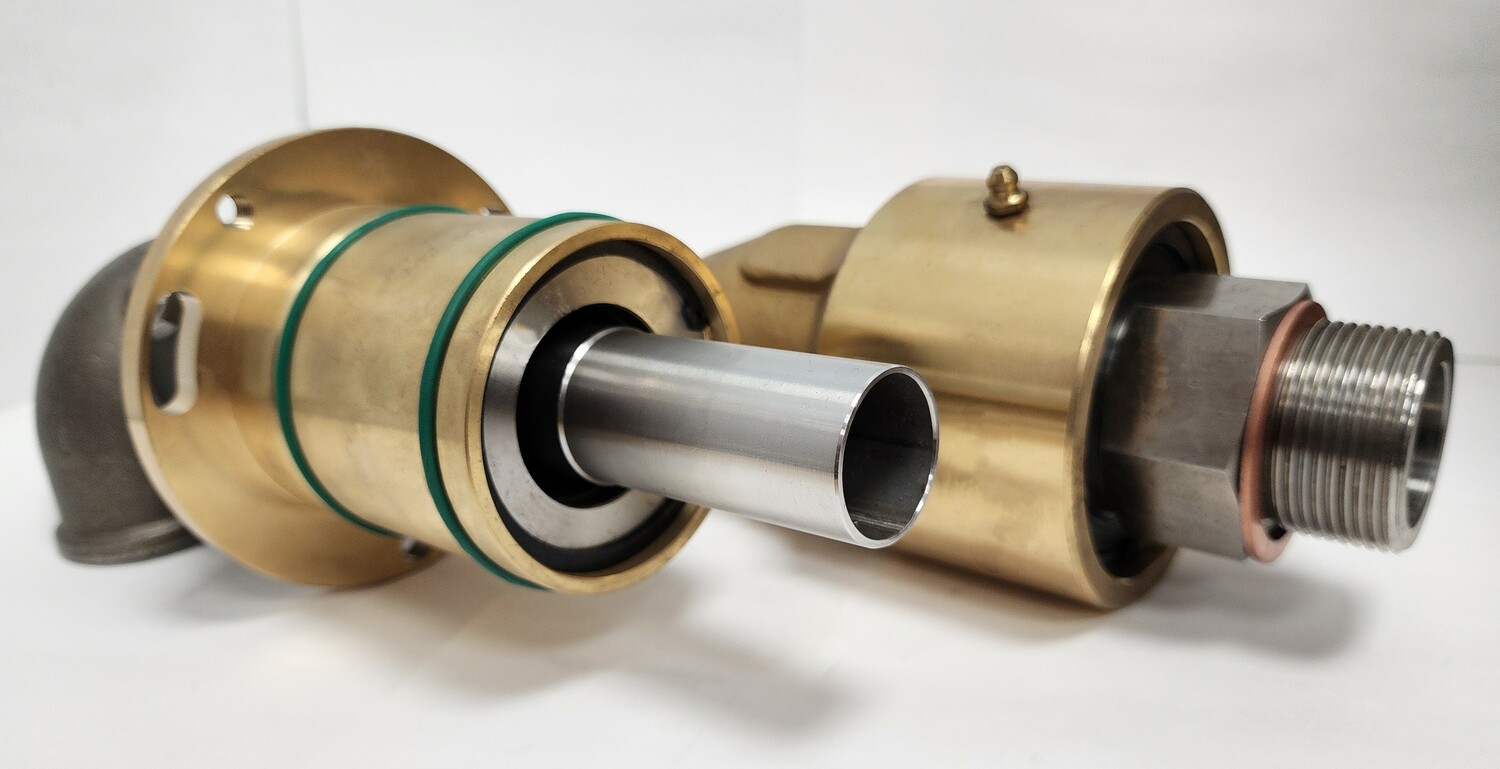

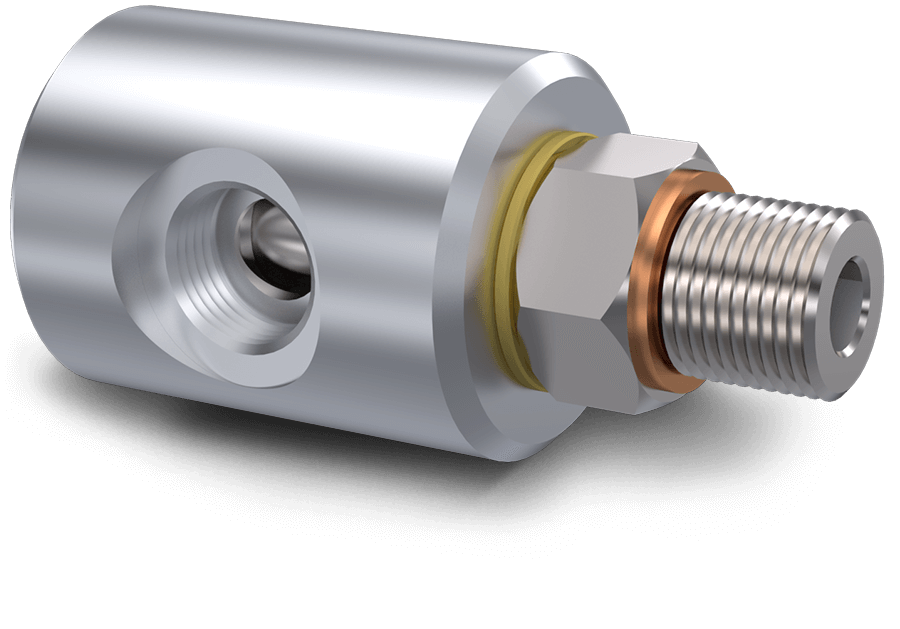

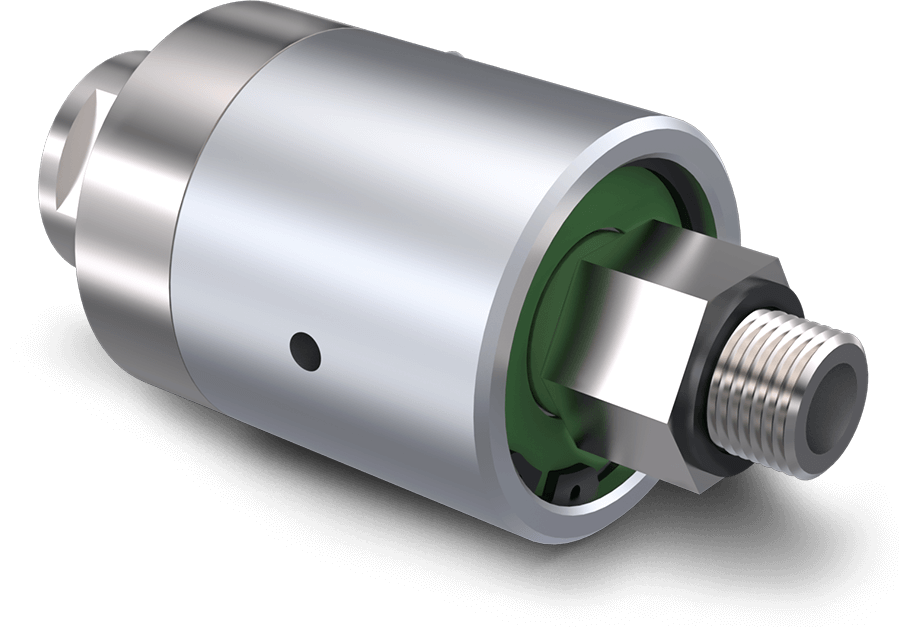

Ротационное соединение-ВЕРТЛЮГ тип 1000 A
| Рабочая среда - вода. | Одиночный или двойной поток Вал из нержавеющей стали Бронзовый подшипник и набор уплотнения кольцеобразного уплотнения teflon+viton Корпус --латунь Легкая сборка | |
| Рабочее давление 10 -15 бар. | ||
| Частота вращения до 100 об/мин | ||
| Рабочая температура 100 ℃ | ||
| Тип присоединения: BSP BSPP. | ||

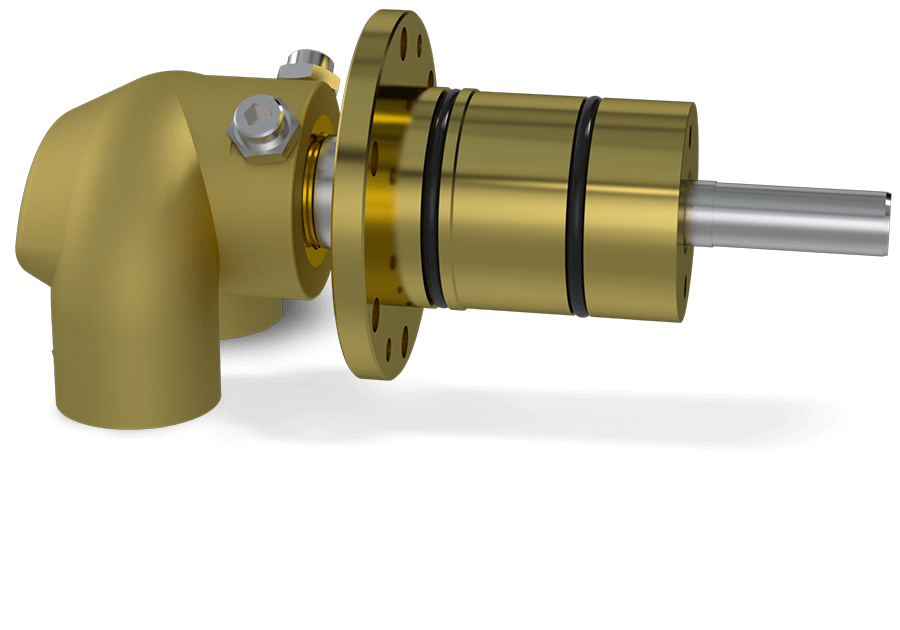

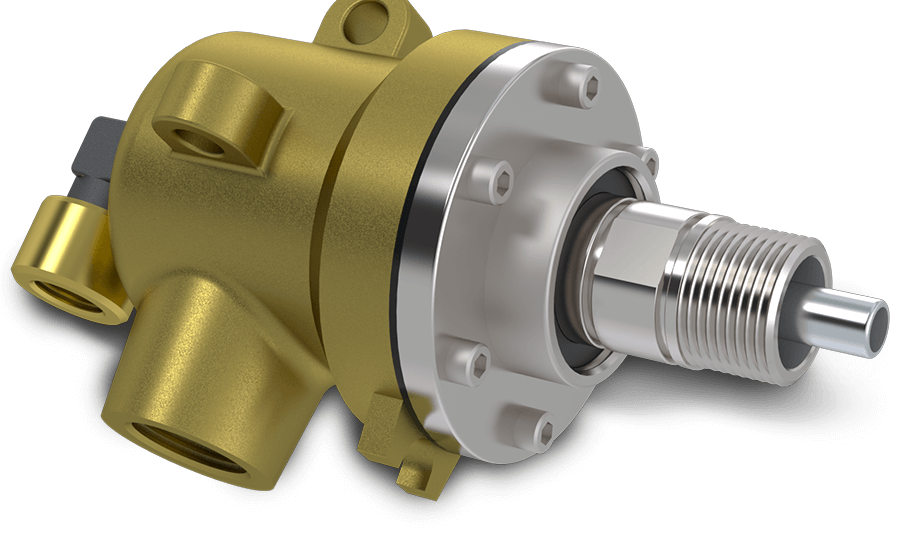

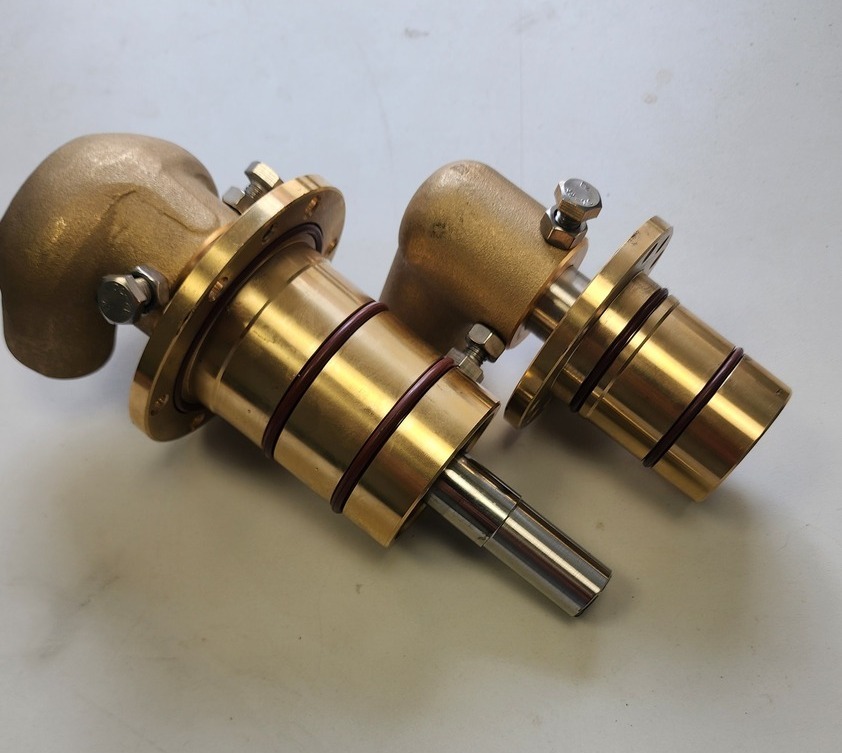

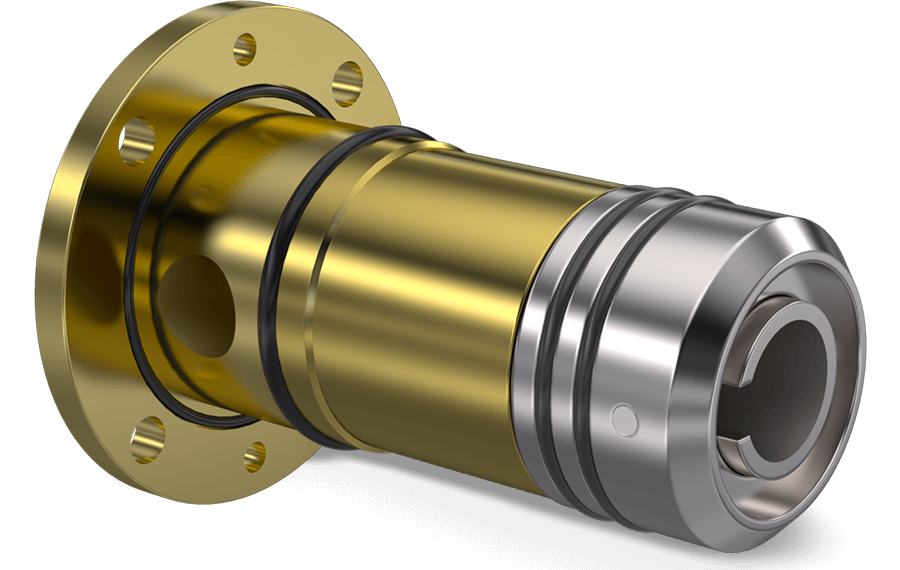

РОТАЦИОННОЕ СОЕДИНЕНИЕ-ВЕРТЛЮГ ТИП 1000 B
| Рабочая среда - вода. | Одиночный или двойной поток Одиночный или двойной поток Фланцевый корпус c установленной на нем фиксирующей пластиной Вал из нержавеющей стали Бронзовый подшипник Уплотнения teflon+viton Латунный корпус | |
| Рабочее давление 10 -15 бар. | ||
| Частота вращения до 100 об/мин | ||
| Рабочая температура 100 ℃ | ||
| Тип присоединения: BSP BSPP. | ||

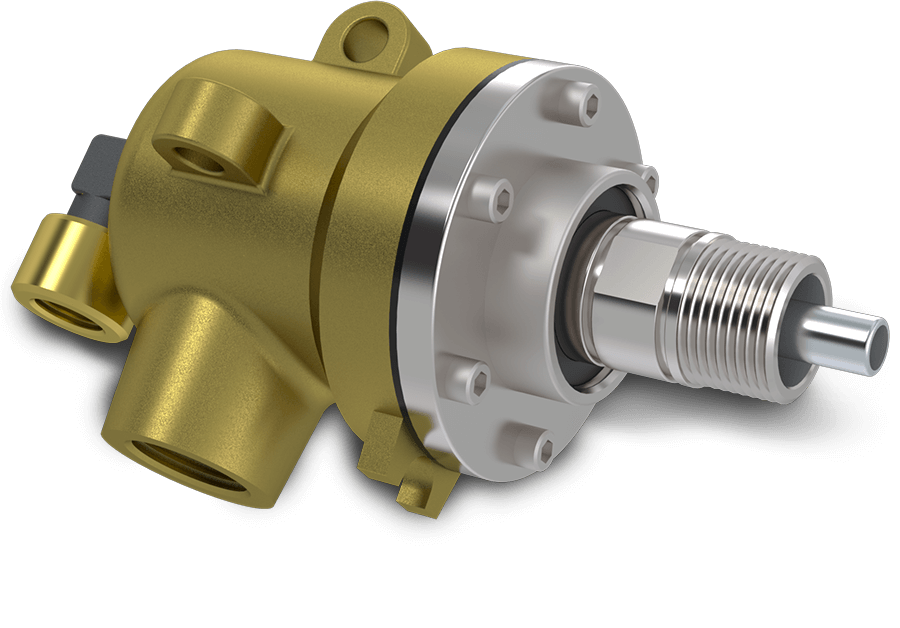

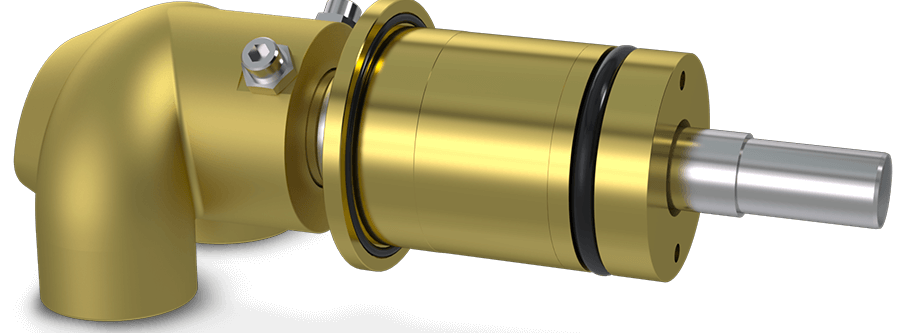

РОТАЦИОННОЕ СОЕДИНЕНИЕ-ВЕРТЛЮГ ТИП 1000 С
| Рабочая среда - вода. | Одиночный или двойной поток Одиночный или двойной поток Фланцевый корпус c установленной на нем фиксирующей пластиной Вал из нержавеющей стали Бронзовый подшипник Уплотнения teflon+viton Латунный корпус Легкая сборка | |
| Рабочее давление 10 -15 бар. | ||
| Частота вращения до 100 об/мин | ||
| Рабочая температура 100 ℃ | ||
| Тип присоединения: BSP BSPP. | ||
| Размеры: 3/4 " DN20 1/2 " DN15 1 " DN25 1 1/2" DN40( возможно изготовление аналогов | ||

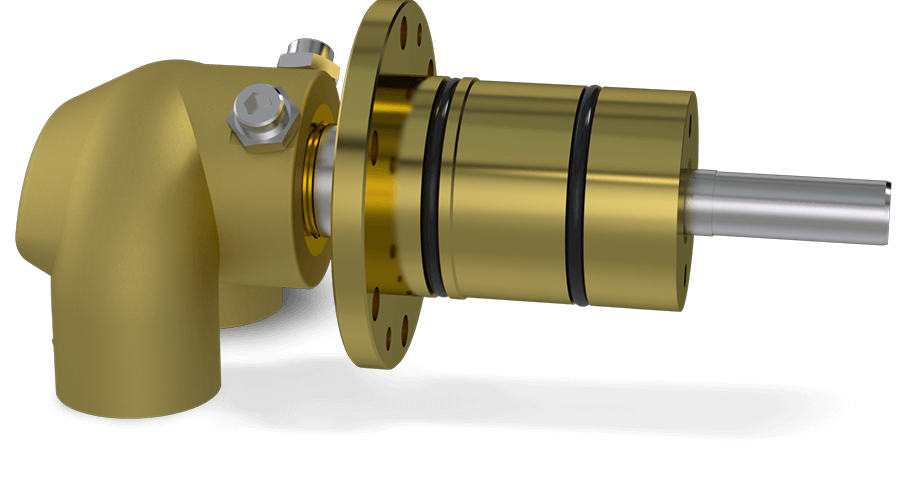

РОТАЦИОННОЕ СОЕДИНЕНИЕ-ВЕРТЛЮГ ТИП 1000 С
| Рабочая среда - вода. | однопоточное Установленный в -- вал Ротор / вал из нержавеющей стали Бронзовый подшипник. Уплотнения teflon+viton Фланцевый корпус из латуни | |
| Рабочее давление 10 -15 бар. | ||
| Частота вращения до 100 об/мин | ||
| Рабочая температура 100 ℃ | ||
| Тип присоединения: фланцевое | ||
| Размеры: 3/4 " DN20 1/2 " DN15 1 " DN25 1 1/2" | ||

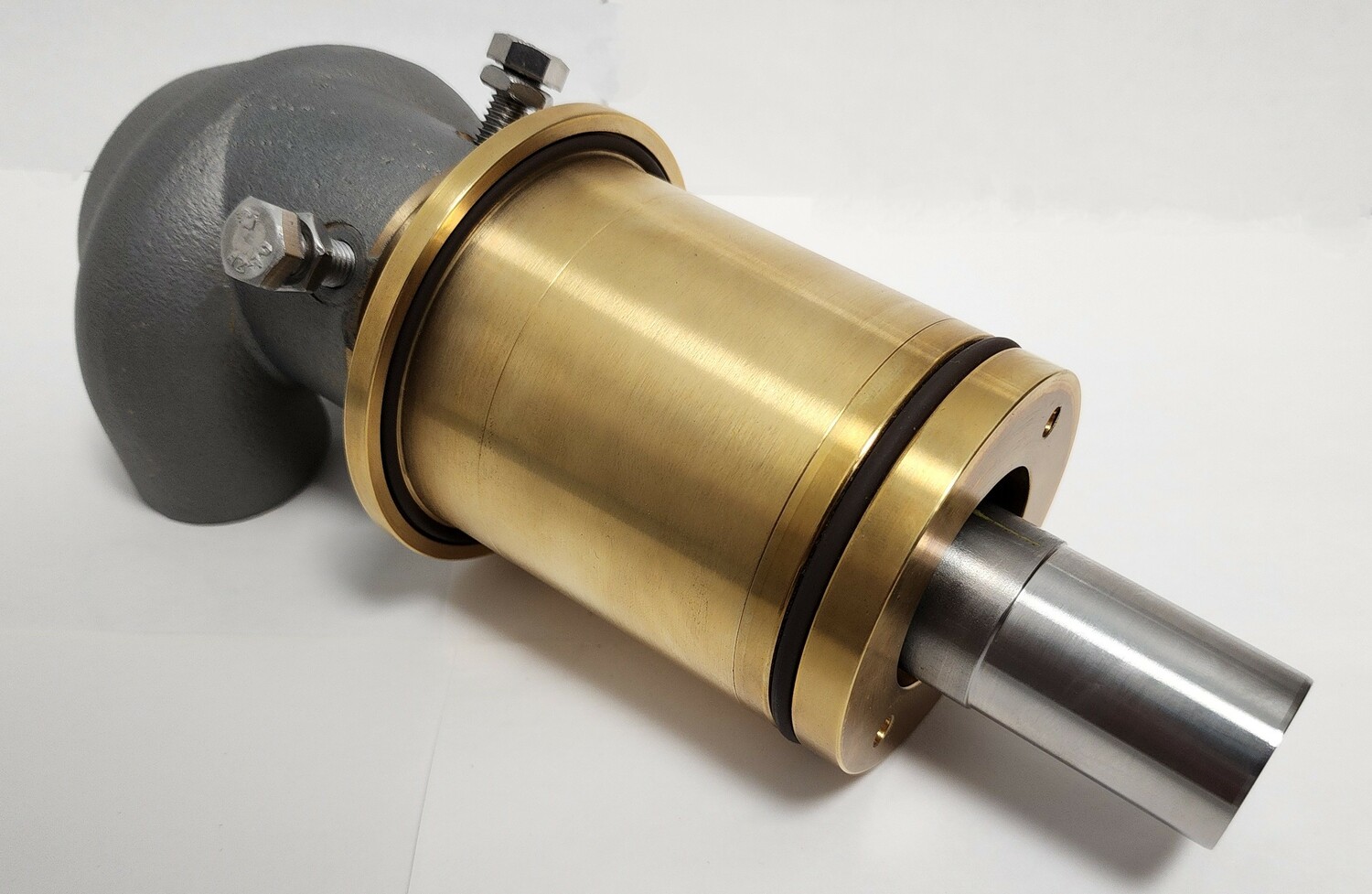

РОТАЦИОННОЕ СОЕДИНЕНИЕ-ВЕРТЛЮГ ТИП 3000
| Рабочая среда - вода. | Одиночное или двухпоточное Латунный корпус Уплотнения из карбида кремния Вал из нержавеющей стали | |
| Рабочее давление 50 бар. | ||
| Частота вращения до 3500 об/мин | ||
| Рабочая температура 120 ℃ | ||
| Тип присоединения: BSPP , BSPT , FL , ССР | ||
| Размеры: 3/4 " DN20 1/2 " DN15 1 " DN25 1 1/2" | ||

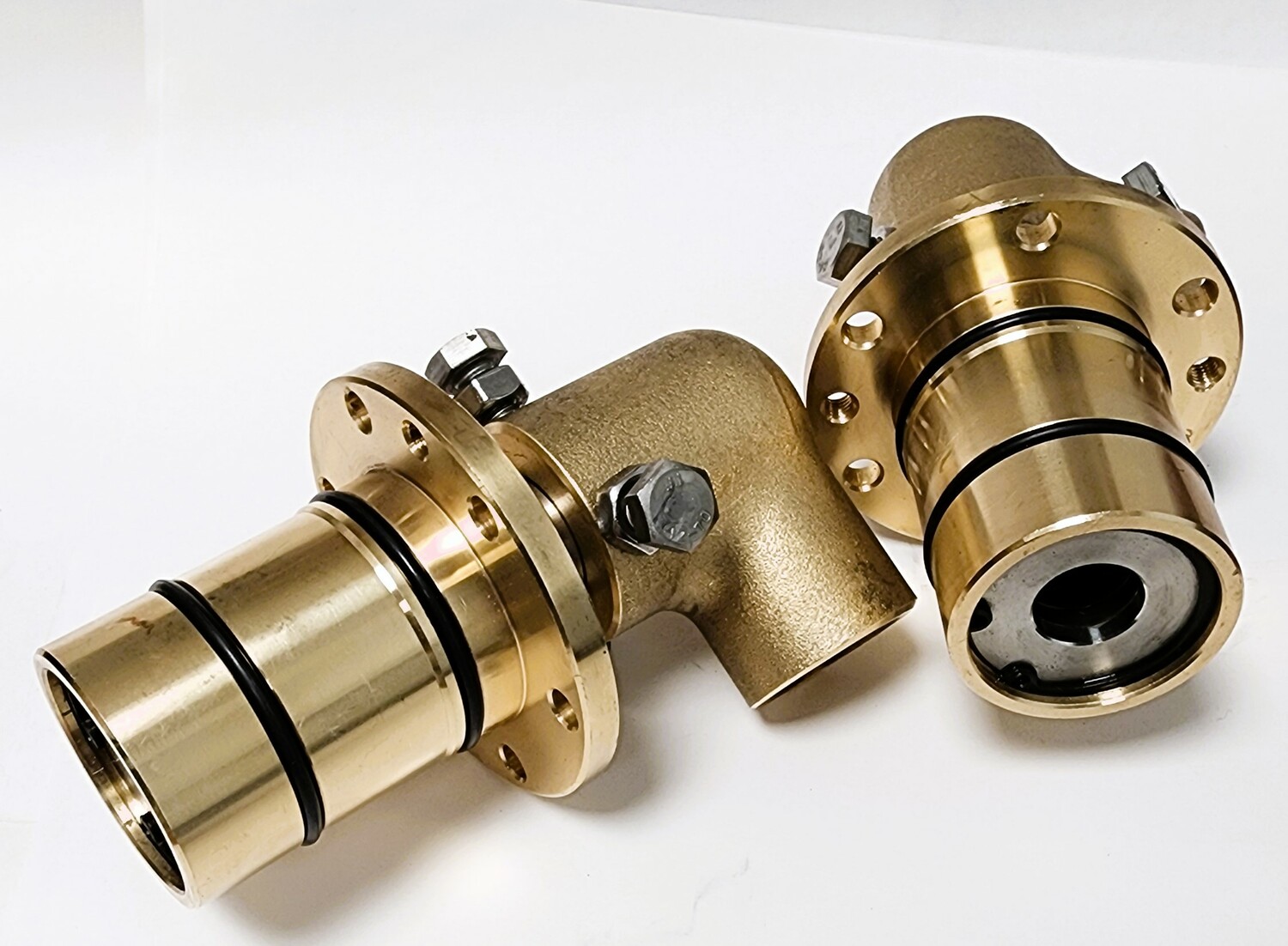

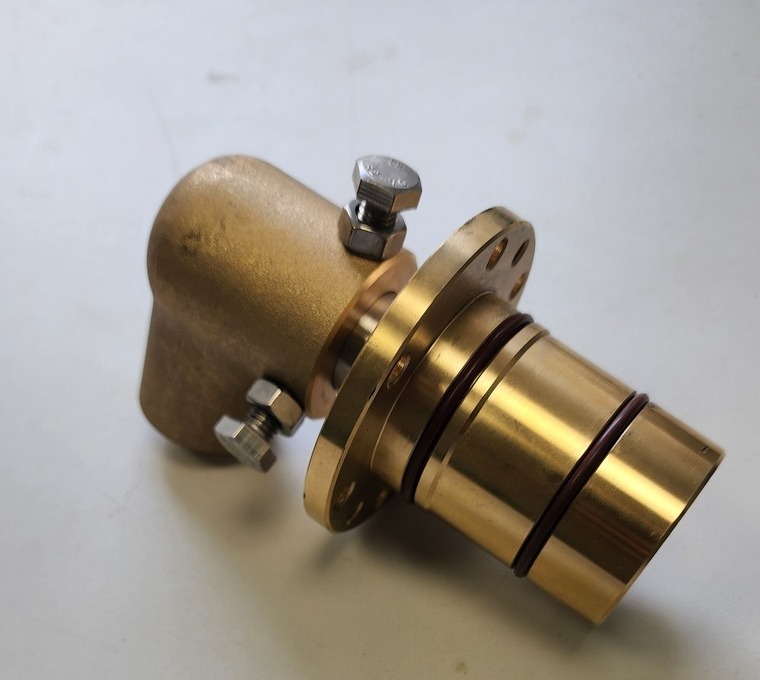

РОТАЦИОННОЕ СОЕДИНЕНИЕ-ВЕРТЛЮГ ТИП 3000N
| Рабочая среда - вода. | однопоточное или двухпоточное Корпус из углеродистой стали Вал из нержавеющей стали Уплотнения из карбида кремния Отвод из латуни с внутренней резьбой | |
| Рабочее давление 50 бар. | ||
| Частота вращения до 3500 об/мин | ||
| Рабочая температура 120 ℃ | ||
| Тип присоединения: BSPT , ССР , BSPP , FL , | ||
| Размеры: 3/4 " DN20 1/2 " DN15 1 " DN25 1 1/2" | ||

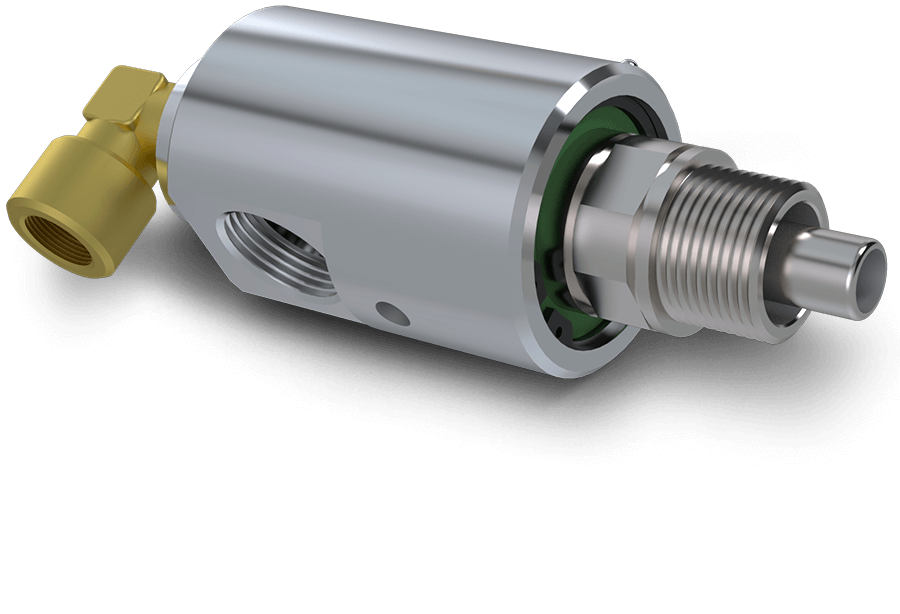

РОТАЦИОННОЕ СОЕДИНЕНИЕ ТИП 3000PAS
| Рабочая среда - вода. | Одиночное или двухпоточное Корпус из нерж. стали Уплотнения из карбида кремния Вал из нержавеющей стали Отвод из латуни с внутренней резьбой | |
| Рабочее давление 50 бар. | ||
| Частота вращения до 3500 об/мин | ||
| Рабочая температура 120 ℃ | ||
| Тип присоединения: BSPT , ССР , BSPP , FL | ||
| Размеры: 3/4 " DN20 1/2 " DN15 1 " DN25 1 1/2" | ||
РОТАЦИОННОЕ СОЕДИНЕНИЕ-ВЕРТЛЮГ ТИП 3000HO (160℃)
| Рабочая среда - масло горячее. | Одиночное или двухпоточное Корпус из латуни Уплотнения из карбида кремния Вал из нержавеющей стали Отвод из латуни с внутренней резьбой | |
| Рабочее давление 10-16 бар. | ||
| Частота вращения до 3500 об/мин | ||
| Рабочая температура 160 ℃ | ||
| Тип присоединения: BSPT , ССР , BSPP , FL , | ||
| Размеры: 3/4 " DN20 1/2 " DN15 1 " DN25 1 1/2" | ||
РОТАЦИОННОЕ СОЕДИНЕНИЕ-ВЕРТЛЮГ ТИП 4000
| Рабочая среда - пар. | Однопоточное и двухпоточное Уплотнения из карбида кремния Вал из нержавеющей стали Отвод из латуни с внутренней резьбой | |
| Рабочее давление 17 бар. | ||
| Частота вращения до 400 об/мин | ||
| Рабочая температура 180 ℃ | ||
| Тип присоединения: BSPT , ССР , BSPP , FL , | ||
| Размеры: 3/4 " DN20 1/2 " DN15 1 " DN25 1 1/2" | ||
РОТАЦИОННОЕ СОЕДИНЕНИЕ-ВЕРТЛЮГ ТИП 4000HO
| Рабочая среда - масло горячее. | Однопоточное и двухпоточное Уплотнения из карбида кремния Вал из нержавеющей стали Отвод из латуни с внутренней резьбой | |
| Рабочее давление 17 бар. | ||
| Частота вращения до 400 об/мин | ||
| Рабочая температура 280 ℃ | ||
| Тип присоединения: BSPT , BSPP , | ||
| Размеры: 3/4 " DN20 1/2 " DN15 1 " DN25 1 1/2" | ||

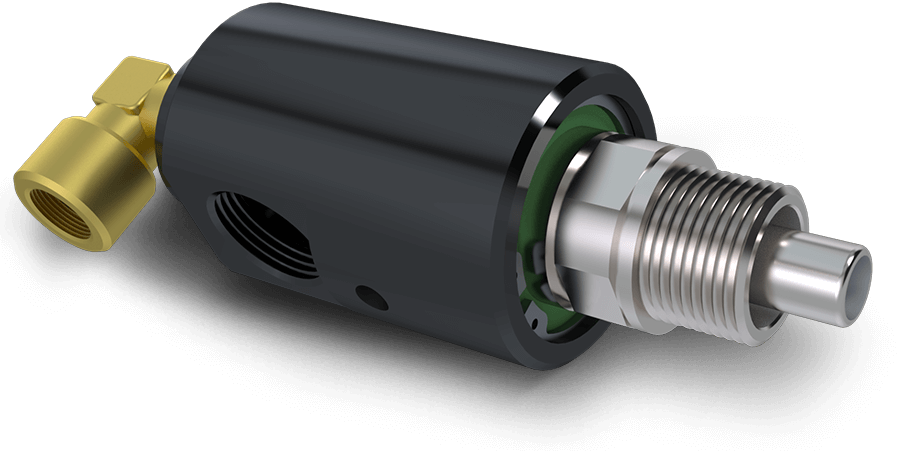

РОТАЦИОННОЕ СОЕДИНЕНИЕ-ВЕРТЛЮГ ТИП 5000
| Рабочая среда - гидравлическое масло. | Одиночный дизайн Алюминиевый корпус Уплотнения из тефлона и viton Резьбовое соединение (BSP, BSPP, NPT) | |
| Рабочее давление 200 бар. | ||
| Частота вращения до 100 об/мин | ||
| Рабочая температура 90 ℃ | ||
| Тип присоединения: BSPT, BSPP | ||
| Размеры: 3/4 " DN20 1/2 " DN15 1 " DN25 1 1/2" | ||

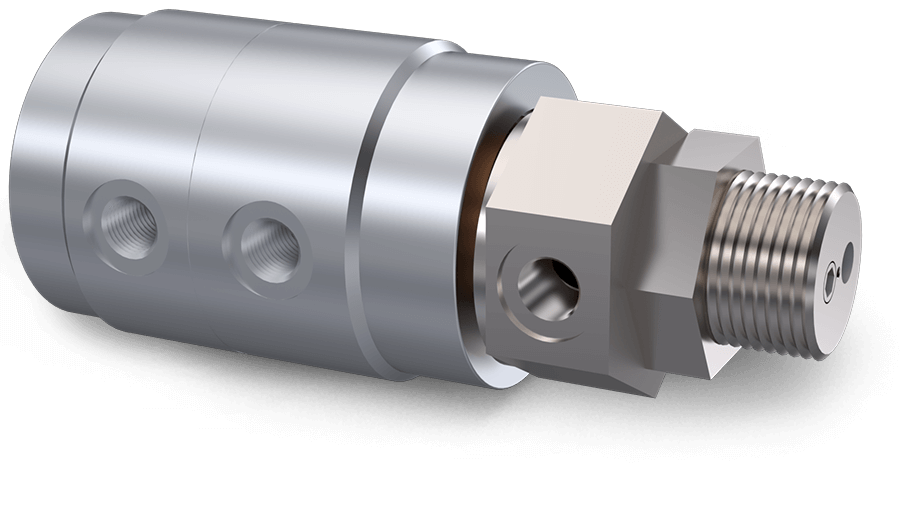

РОТАЦИОННОЕ СОЕДИНЕНИЕ ТИП 5000N
| Рабочая среда - гидравлическое масло. | Одиночный дизайн Двойной шаровой подшипник Дренажные отверстия Задняя часть корпуса и вал выполнены из нержавеющей стали Резьбовое соединение (BSP, BSPP, NPT) | |
| Рабочее давление 300 бар. | ||
| Частота вращения до 1500 об/мин | ||
| Рабочая температура 90 ℃ | ||
| Тип присоединения: BSP, BSPP, NPT | ||
| Размеры: 3/4 " DN20 1/2 " DN15 1 " DN25 1 1/2" | ||

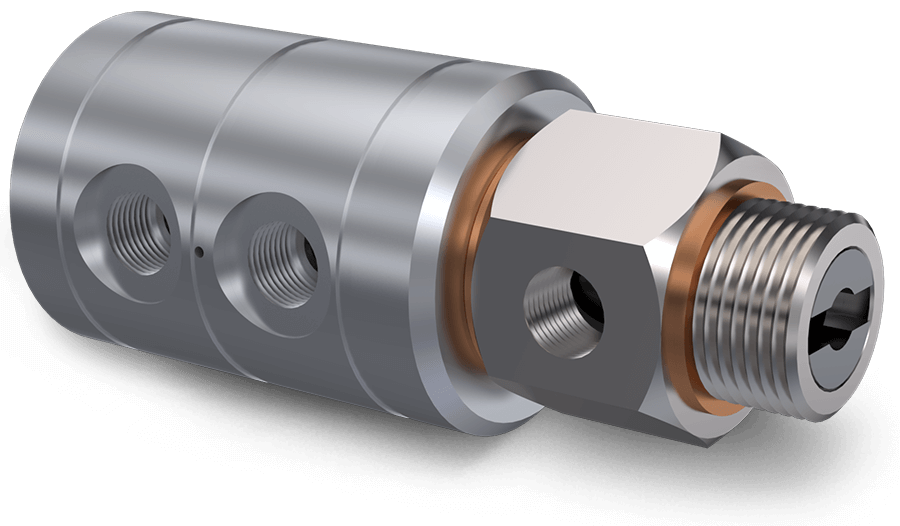

РОТАЦИОННОЕ СОЕДИНЕНИЕ-ВЕРТЛЮГ ТИП 6000
| Рабочая среда - вода. | Двойная конструкция жидкости Алюминиевый корпус Уплотнения тефлон и viton Специализированный вал Резьбовое соединение (BSP, BSPP, NPT) | |
| Рабочее давление 200 бар. | ||
| Частота вращения до 250 об/мин | ||
| Рабочая температура 90 ℃ | ||
| Тип присоединения: BSP, BSPP, NPT | ||
| Размеры: 3/4 " DN20 1/2 " DN15 1 " DN25 1 1/2" | ||

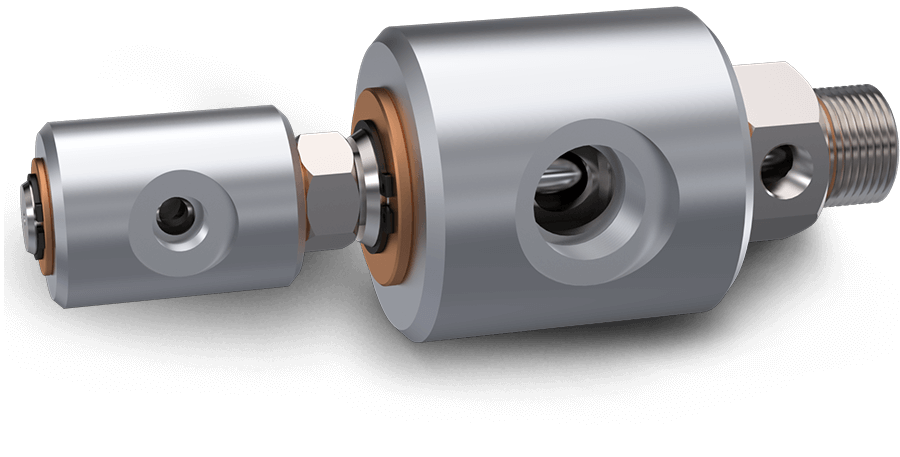

РОТАЦИОННОЕ СОЕДИНЕНИЕ-ВЕРТЛЮГ ТИП 7000
| Рабочая среда - гидравлическое масло. | Двойная конструкция подачи жидкости Алюминиевый корпус Уплотнения тефлон и viton Специальное покрытие вала Резьбовое соединение (BSP, BSPP, NPT) | |
| Рабочее давление 200 бар. | ||
| Частота вращения до 250 об/мин | ||
| Рабочая температура 90 ℃ | ||
| Тип присоединения: BSPT, BSPP, NPT | ||
| Размеры: 3/4 " DN20 1/2 " DN15 1 " DN25 1 1/2" | ||
РОТАЦИОННОЕ СОЕДИНЕНИЕ-ВЕРТЛЮГ ТИП 7000TE
| Рабочая среда - гидравлическое масло. | Двойная конструкция подачи жидкости Алюминиевый корпус Уплотнения тефлон и viton Специальное покрытие вала Резьбовое соединение (BSP, BSPP, | |
| Рабочее давление 200 бар. | ||
| Частота вращения до 250 об/мин | ||
| Рабочая температура 90 ℃ | ||
| Тип присоединения: BSP, BSPP | ||
| Размеры: 3/4 " DN20 1/2 " DN15 1 " DN25 1 1/2" | ||

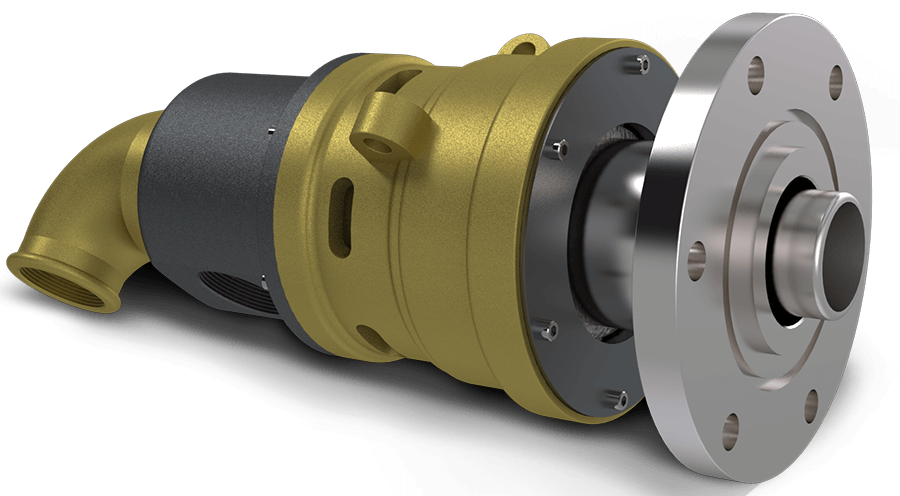

РОТАЦИОННОЕ СОЕДИНЕНИЕ-ВЕРТЛЮГ ТИП 8000
| Рабочая среда - вода. | Однопоточный и двухпоточный дизайн Литой корпус Уплотнения из карбида кремния Внутренние компоненты и вал из нержавеющей стали | |
| Рабочее давление 17 бар. | ||
| Частота вращения до 750 об/мин | ||
| Рабочая температура 100 ℃ | ||
| Тип присоединения: BSPT, FL | ||
| Размеры: 3/4 " DN20 1/2 " DN15 1 " DN25 1 1/2" | ||

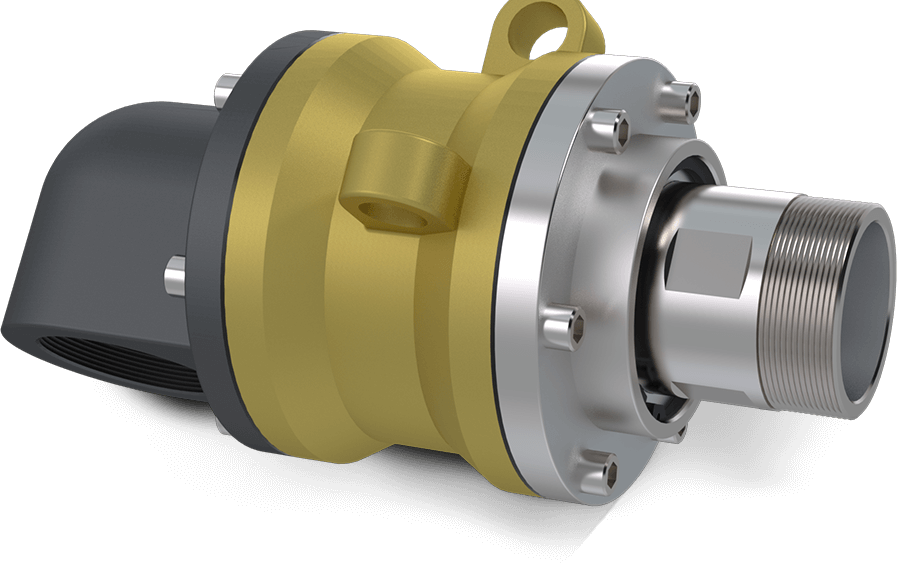

РОТАЦИОННОЕ СОЕДИНЕНИЕ-Вертлюг ТИП 9000S
| Рабочая среда - пар. | Однопоточный и двухпоточный дизайн Литой корпус Уплотнения углеграфитовые Внутренние компоненты и вал из нержавеющей стали | |
| Рабочее давление 17 бар. | ||
| Частота вращения до 750 об/мин | ||
| Рабочая температура 160 ℃ | ||
| Тип присоединения: BSPT, FL | ||
| Размеры: 3/4 " DN20 1/2 " DN15 1 " DN25 1 1/2" | ||
Заявка
Оставьте заявку на нашем сайте или по телефону
Подтверждение
Подтверждение заказа и изготовление чертежей.
Согласование
Согласование чертежей с заказчиком
Производство
Производство и испытания

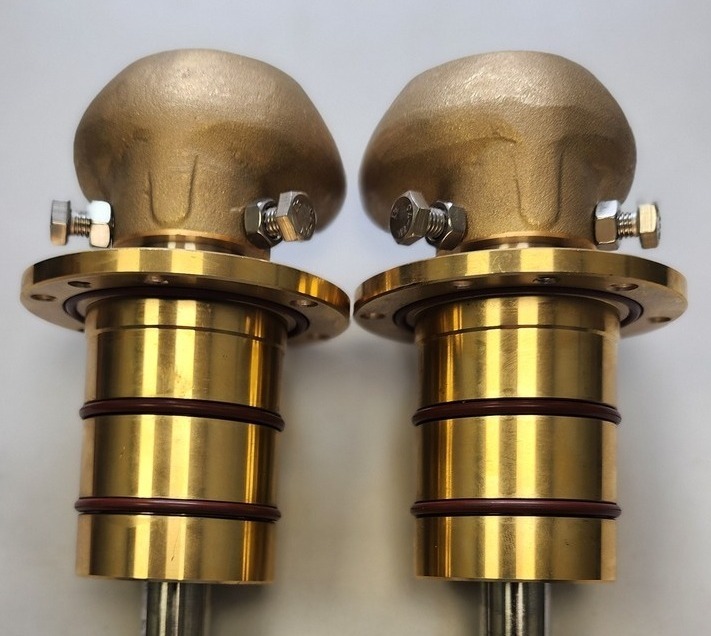

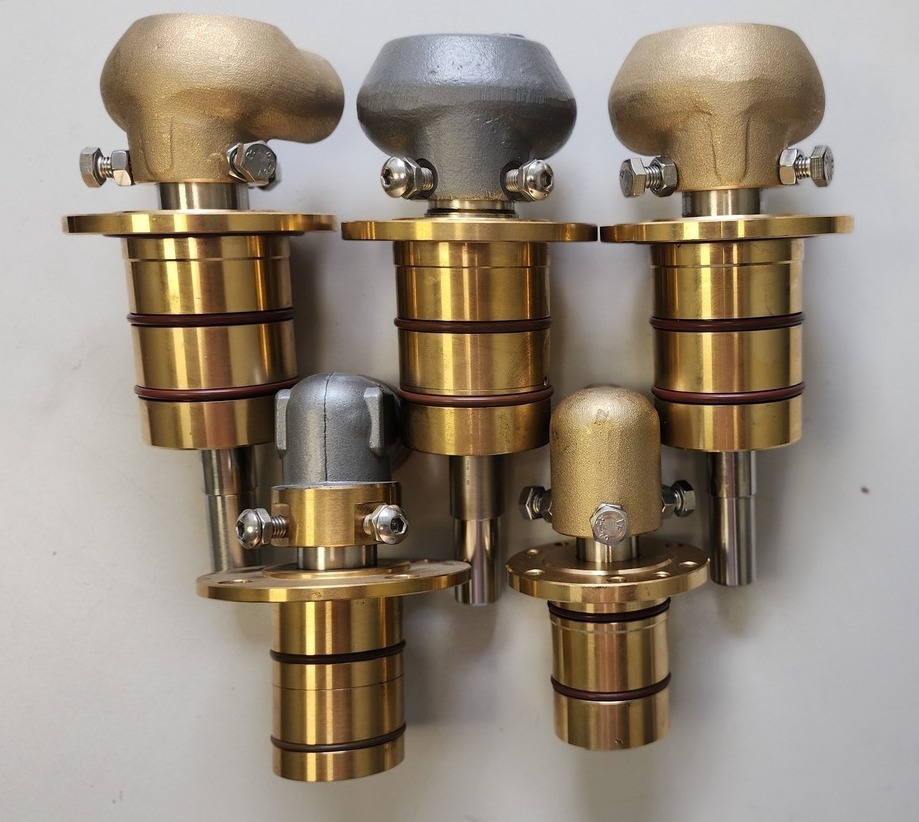

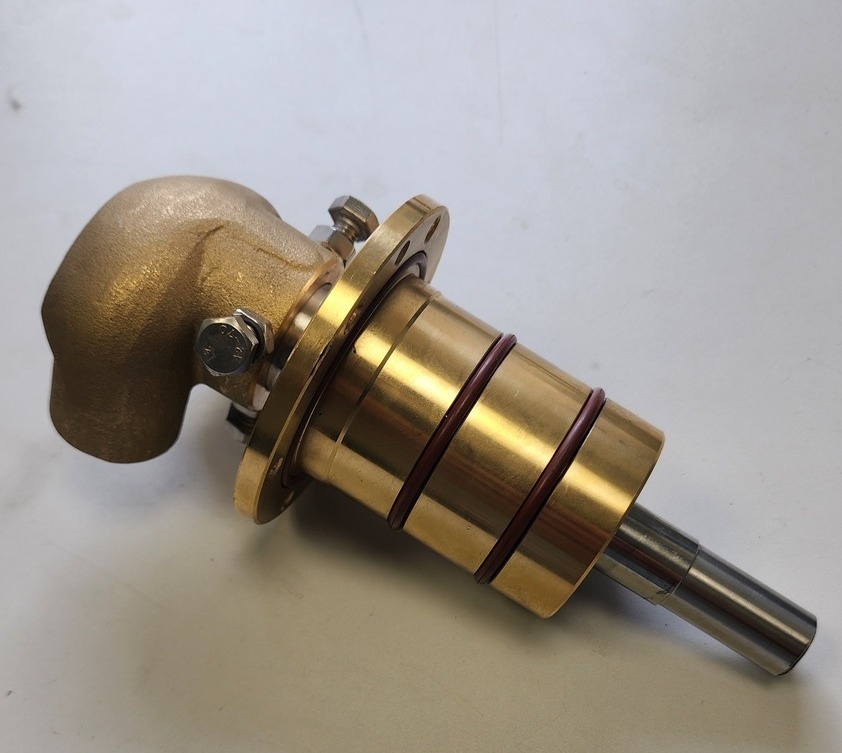

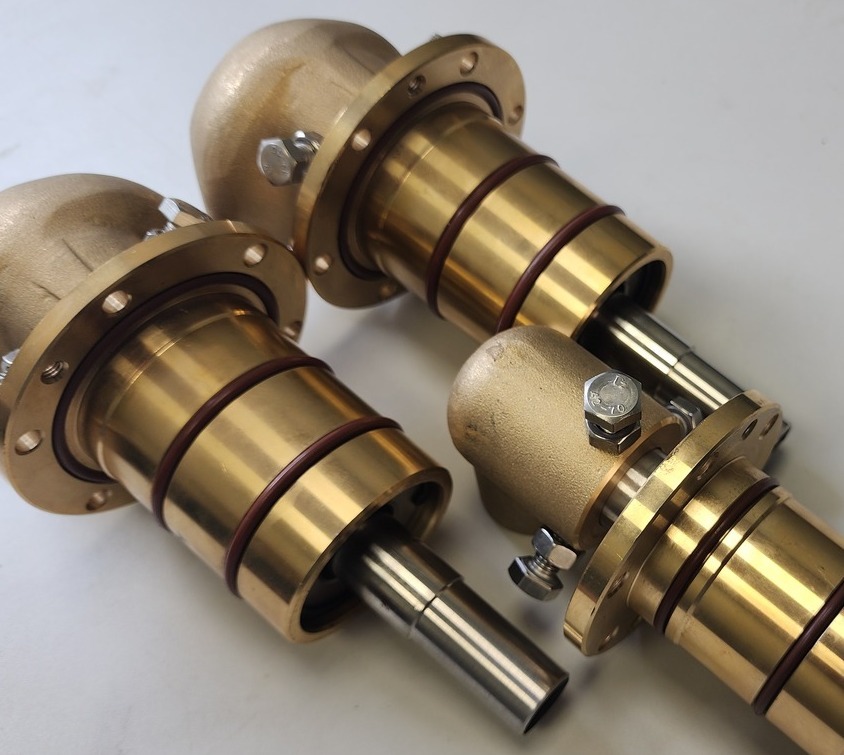

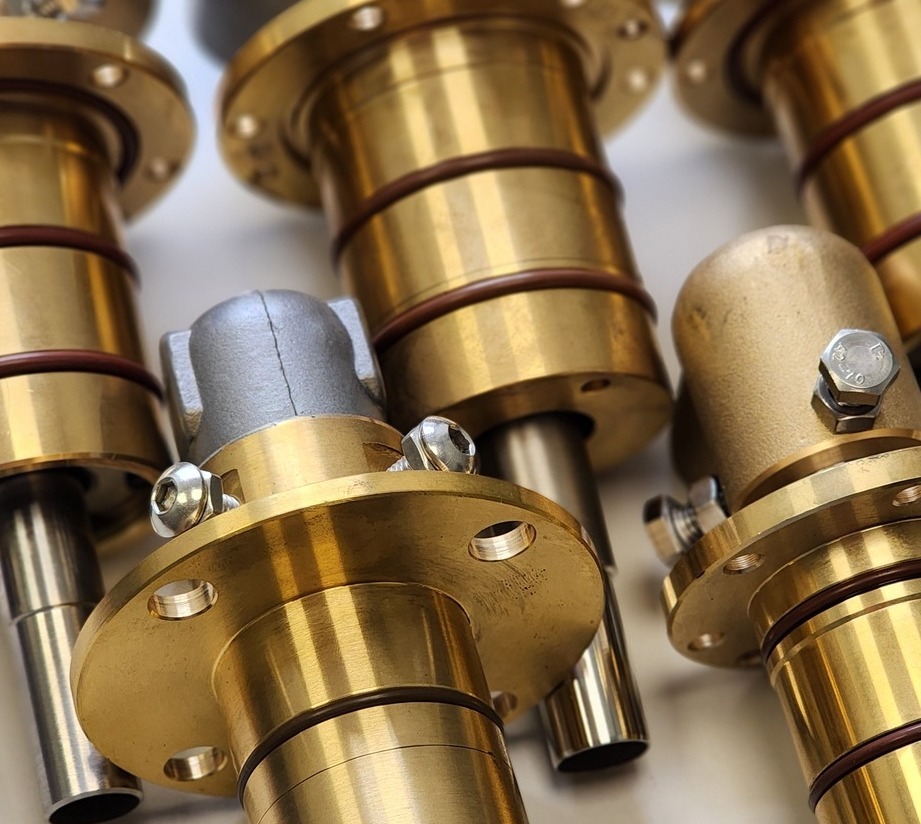

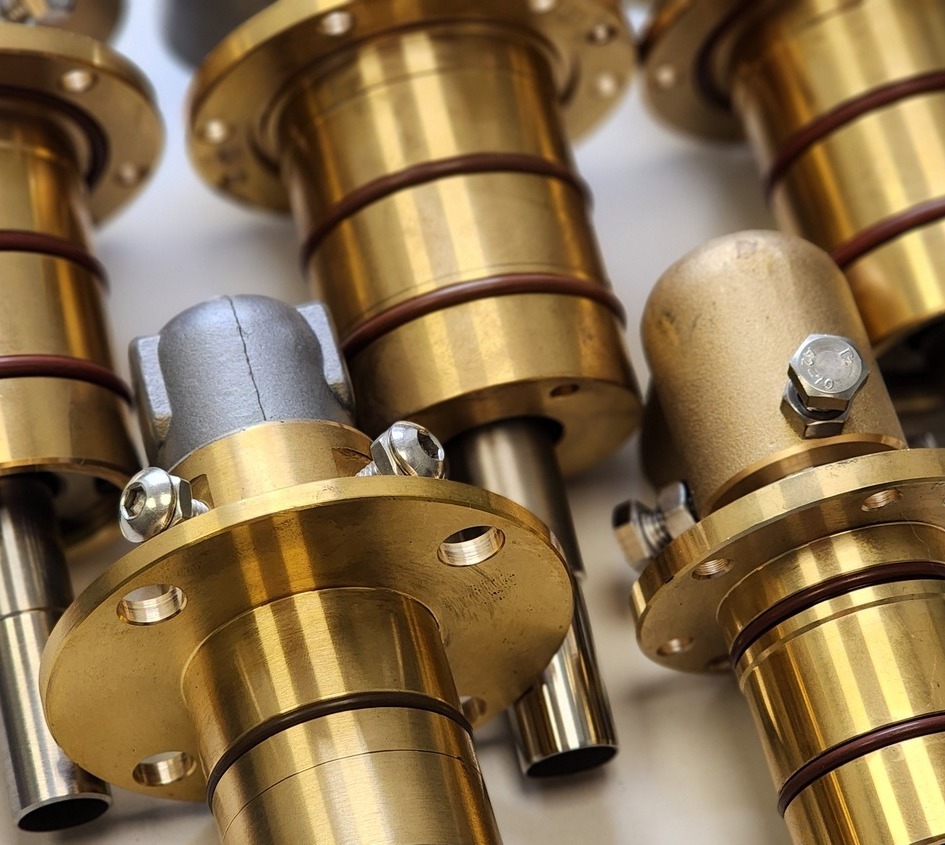

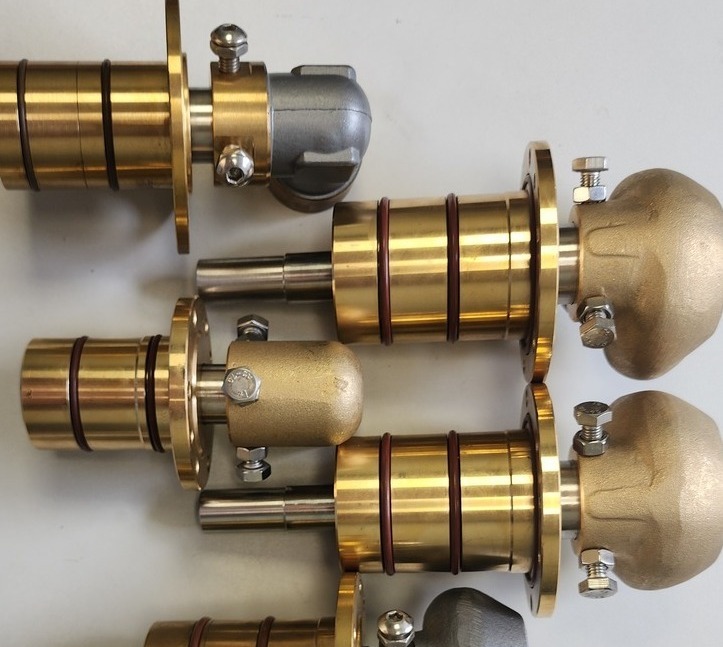

Ротационное соединение MAIER
Ротационное соединение MAIER
Все поворотные шарниры, ротационные соединения, вертлюги, гидравлические и пневматические шарниры изготавливаются индивидуально. Мы можем подобрать соединения из стандартной линейки, но нет ничего лучше чем индивидуальный проект. Для этого необходимо согласовать уплотнения, рабочую среду, давление, тип присоединения. Все ваши требования будут отражены на чертежах. Каждый шарнир, повротное соединение, вертлюг, сопровождается технической документацией, в которой есть все технические требования. Только после согласования тех документации с клиентом мы начинаем процесс производства.
